Die Herstellungsreise
Die Stahlbodenplatte dieses Teils ist ein mehrstufiger metallurgischer Prozess, der rohe Herstellungsmaterialien in ein präzisionsgefertigtes Teil umwandelt. Es beginnt mit hochwertigen, vor-verzinkten Stahlrollen. Um die komplexe Geometrie zu erreichen, die für den industriellen Einsatz erforderlich ist, durchläuft der Stahl eine Reihe fortschrittlicher Fertigungsschritte. Zunächst wird das Material gestanzt, um seinen Umriss festzulegen. Anschließend durchläuft es Tiefzieh- und Prägephasen, um strukturelle Tiefe und Robustheit zu erzeugen. Abschließend wird gestanzt, um Schraubenlöcher zur Befestigung des gesamten IBC-Rahmens zu erzeugen. Dieser automatisierte Roboterprozess führt zu einem Teil, das vollständig optimiert und für die sofortige Integration in eine automatisierte oder manuelle Montagelinie bereit ist.
Geometrische Präzision und funktionales Layout

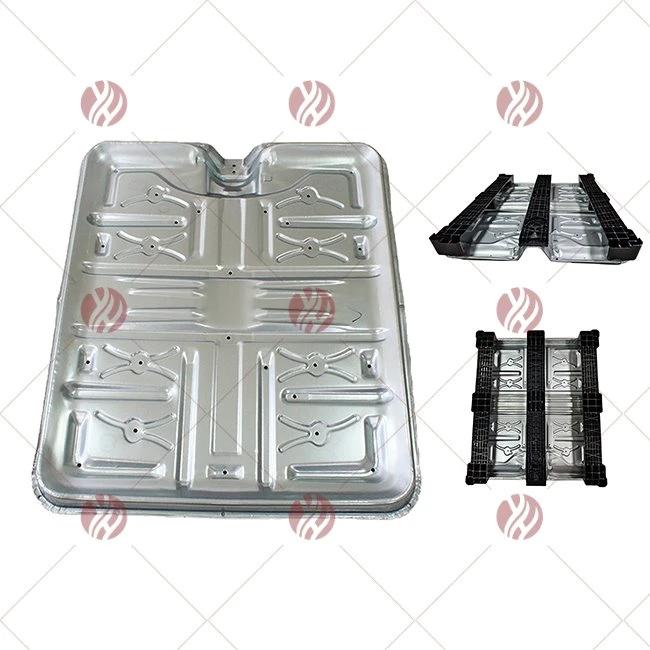

Mit einer Größe von 1,2 x 1,0 Metern sind die Abmessungen der Metallplatte für internationale Versandstandards optimiert. Ein vorteilhaftes Designmerkmal ist die integrierte, tiefgezogene Auffangwanne an der Vorderseite. Diese Funktion ist für die Steuerung des Flüssigkeitsabflusses aus dem IBC-Behälter von entscheidender Bedeutung. Um sicherzustellen, dass der IBC-Tank während der Bewegung sicher bleibt, ist der Umfang der Platte in eine bestimmte, angehobene Kontur geformt. Diese Kontur ist so gestaltet, dass sie dem unteren Profil des Tanks entspricht und ermöglicht, dass sich der Behälter in einer stabilen, selbstausrichtenden Position anschmiegt, die ein Verrutschen verhindert.
Technische Parameter
| PRODUKTMERKMALE | |
| Diese IBC-Grundplatte ist für die Verwendung mit drei Kunststoffkufen konzipiert. | |
| TECHNISCHE PARAMETER | |
| DICKE | 1,0 mm |
| ZINK-KODIERUNG | Z80 (>80g/㎡) |
| SPEZIFIKATION | 1200 mm * 1000 mm |
| SCHRAUBENZUG | M8-SCHLOSS-UND-BOLZEN-TROPFPFANNE |
| M7 SELBSTSCHNEIDENDER-IBC-RAHMEN | |
Ergonomie und Vielseitigkeit der Anbaugeräte
Bei der Gestaltung der Platte steht die Sicherheit im Vordergrund. Die Außenkanten verfügen über einen speziellen Flansch, der eine glatte, abgerundete Sicherheitskontur erzeugt. Durch die Konstruktion dieses speziellen Radius eliminiert das Design scharfe Grate, die bei der Metallherstellung häufig vorkommen, und schützt so die Arbeiter vor Schnittverletzungen während der Montage- und Handhabungsphasen. Zur strukturellen Integration ist die Platte mit neun über ihren Rand verteilten Schraubendomen ausgestattet. Um unterschiedlichen Fertigungspräferenzen gerecht zu werden, sind diese Befestigungsschraubenzüge entweder mit selbst-schneidenden Schrauben oder herkömmlichen Muttern-und-Schraubenteilen kompatibel. Diese Flexibilität ermöglicht eine starre Befestigung des Sockels am Stahlkäfig des IBC, unabhängig von der in der Fertigungswerkstatt verwendeten Montagemethode.
Materialbelastbarkeit und Langlebigkeit
Die Belastbarkeit des IBC-Tanks hängt maßgeblich von den Materialeigenschaften der Stahlbodenplatte ab. Es besteht aus 1,0 mm dickem, eigens entwickeltem Stahl und erreicht so ein ideales Gleichgewicht zwischen struktureller Festigkeit und Prozessausschuss. Der Stahl ist mit einer 80 g/m² schweren verzinkten Zinkbeschichtung versehen, um das Gerät vor korrosiven Chemikalien zu schützen. Dieser erforschte und anerkannte Premium-Industriestandard bewahrt die strukturelle Integrität der Grundplatte erheblich.
