Strukturelles Design
Die IBC-Stahlgrundpalette besteht aus fünf Hauptkomponenten:

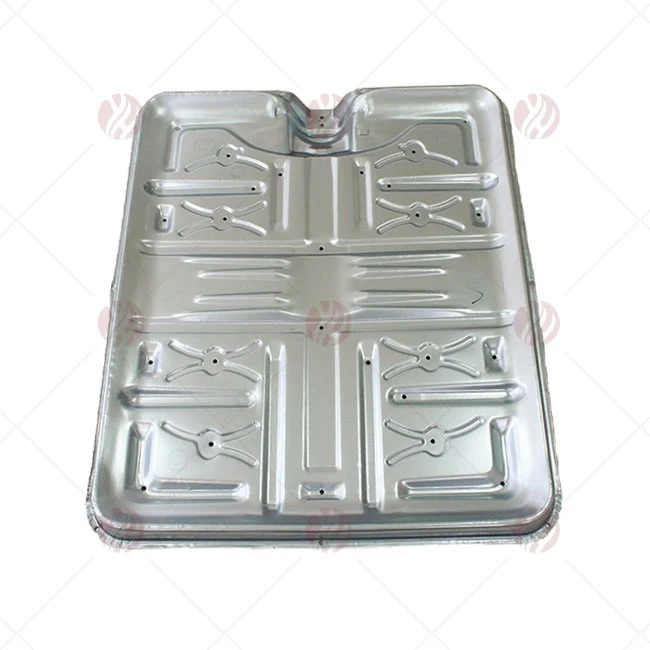

Metallpfanne
Traversal (Querträger)
Fünf Abstandshalter
Basisring

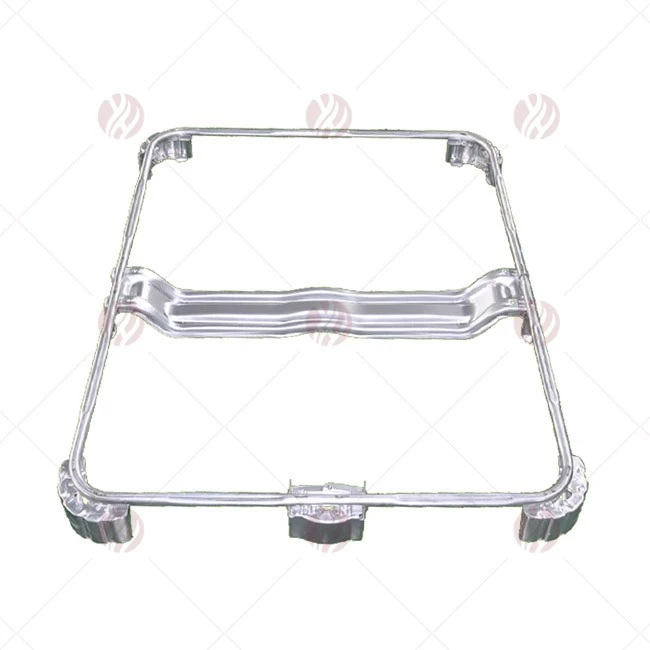

Die Produktion beginnt mit der Formung des Grundrings zu einem rechteckigen Rahmen. Anschließend wird es mit der Traverse und den Abstandshaltern zusammengeschweißt, um eine starre Struktur zu schaffen. Schließlich wird die Metallwanne oben montiert, um den Stahlkäfig zu sichern und die IBC-Basismontage abzuschließen.
Optimiertes Logistikdesign
Um die Versandeffizienz zu verbessern, wurde ein frachtsparendes-Design eingeführt:
- Bis zu 500 Paletten pro 40-Fuß-Container (im Vergleich zu . 370 traditionell)

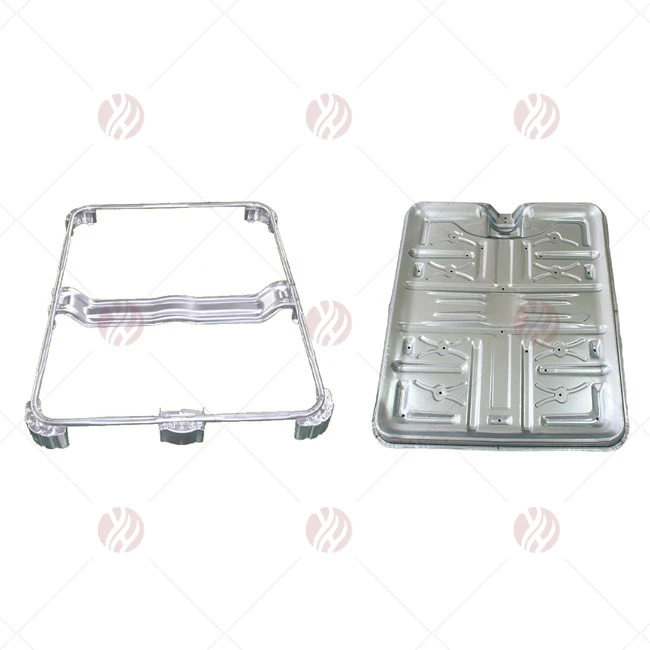

- Die Metallwanne und die geschweißte Basis können später beim Kunden vor Ort zusammengebaut werden
- Dieser Ansatz reduziert die Transportkosten und erfordert nur minimalen zusätzlichen Arbeitsaufwand. {0}Bei der Endmontage müssen nur zwei Schrauben angebracht werden, was neben der Käfiginstallation erfolgen kann.
Standardabmessungen und Montagemerkmale
Standardgröße: 1200 mm × 1000 mm
Kompatibel mit Containertransport- und Lagerregalsystemen
Die IBC-Stahlgrundpalette verfügt über neun integrierte Schraubvorsprünge, die um den Umfang herum positioniert sind, um eine sichere Befestigung am Stahlkäfig zu ermöglichen. Es stehen zwei Konfigurationsmöglichkeiten zur Verfügung:
Selbstschneidende Schrauben für automatisierte Produktionslinien
Mutter-und-Systeme für die manuelle Montage
Zusätzliche verstärkte Noppen in der Auffangwanne und im hinteren Bereich sorgen für eine sichere Fixierung des Basisrings und der Distanzstücke, was zu einer stabilen, vibrationsfreien Struktur führt.
Material und Stärke
Die Palette ist mit optimierter Materialstärke für Festigkeit und Effizienz konstruiert:
Metallpfanne: 1,0 mm
Verfahrweg: 2,0 mm
Abstandshalter: 1,4 mm
Basisring: 1,5 mm
Diese Kombination bietet eine hervorragende Tragfähigkeit und strukturelle Steifigkeit.
Korrosionsschutz
Alle Komponenten sind mit einer Zinkverzinkung von mindestens 80 g/m² behandelt und bieten:
Starke Beständigkeit gegen Rost und Korrosion
Eignung für Außen- und chemische Umgebungen
Lange Lebensdauer unter anspruchsvollen Bedingungen
|
PRODUKTMERKMALE |
|||
|
Ein 40-Fuß-Container fasst 500 Sets. |
|||
|
Diese 2-teilige Konstruktion wurde eingeführt, um die Frachtkosten zu senken. |
|||
|
TECHNISCHE PARAMETER |
|||
|
DICKE |
1,0 mm |
Standard |
IBC-GRUNDPLATTE |
|
2,0 mm |
IBC-ZENTRUMBRÜCKE |
||
|
1,4 mm |
IBC-ECKABSTANDSHALTER |
||
|
1,4 mm |
IBC RÜCKENABSTANDSHALTER |
||
|
1,5 mm |
IBC-BASISRING |
||
|
DICKE |
0,9 mm |
Licht |
IBC-GRUNDPLATTE |
|
1,8 mm |
IBC-ZENTRUMBRÜCKE |
||
|
1,35 mm |
IBC-ECKABSTANDSHALTER |
||
|
1,35 mm |
IBC RÜCKENABSTANDSHALTER |
||
|
1,4 mm |
IBC-BASISRING |
||
|
ZINK-KODIERUNG |
Z80 (>80g/㎡) |
||
|
SPEZIFIKATION |
1200 mm * 1000 mm * 161 mm (80 mm Wagenheberabstand) |
||
|
1200 mm * 1000 mm * 171 mm (90 mm Wagenheberabstand) |
|||
|
SCHRAUBENZUG |
M8 Sicherungsmutter |
||
|
M8 SELBST-SCHNEIDEN |
|||
FAQ
F: Obwohl dieser Ansatz die Transportkosten senkt, frage ich mich, ob die zusätzlichen Arbeitskosten den Gesamtvorteil zunichte machen.
A: Dadurch entsteht ein vernachlässigbarer zusätzlicher Arbeitsaufwand, da nur die Installation von zwei Sicherungsschrauben erforderlich ist, eine Aufgabe, die gleichzeitig mit der Montage des primären IBC-Rahmens durchgeführt werden kann.
